Daly Li-ion 48v (13S) 60A BMS piiri

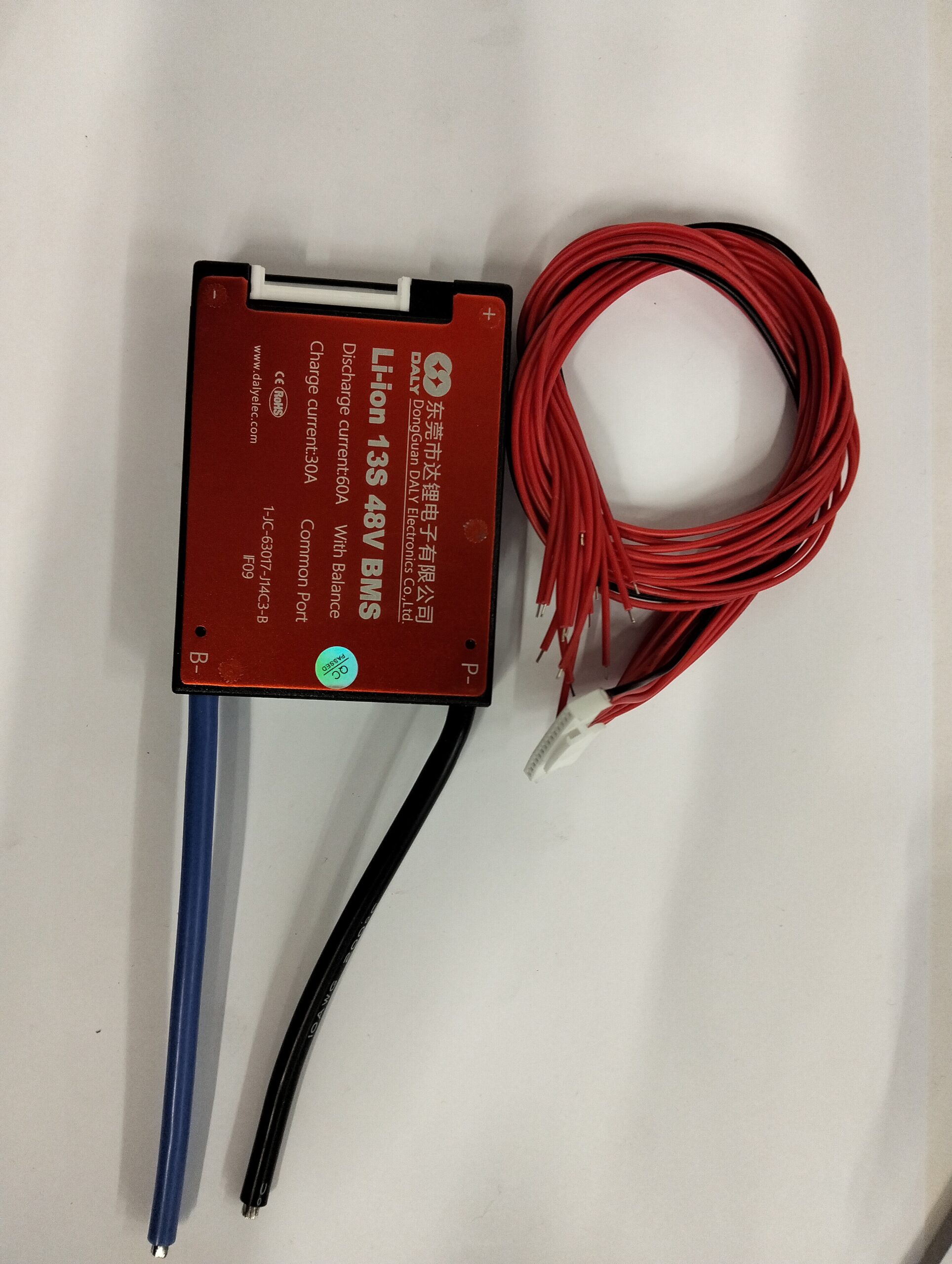

Daly 48v 60A Li-ion BMS piiri

Sopii 13 kennoiselle Li-ion akulle. Suojaa akkua mm: alijännitteeltä sekä tasaa jännite eroja kennojen välillä ladattaessa.

59,00€ Sis Alv./VAT

Kuvaus

Tämä BMS on tarkoitettu 13 kennoisille Li-ion akulle jonka nimellisjännite on 48v.

Max puruvirta 60A

Maksimilatausvirta 30A

Maksimi latausjännite kennoriville 4.2v

Alijännite suoja kennoriville 2,7v

Tämä malli ladataan samoja kaapeleita pitkin kuin se puretaankin. Plus kytketään akun plus napaan ja latauksen miinus P- kaapeliin

Kytkentä:

B- kytketään akun 1 kennon miinusnapaan
P- on purkuvirran sekä latauksen miinus
Balansointi kaapelit kytketään seuraavasti. Musta ohut kaapeli samaan pisteeseen kuin B- . Mustan ohuen kaapelin vieressä oleva ensimmäinen punainen kaapeli kytketään saman kennon Plus napaan ja siitä järjestyksessä jokainen ohut kaapeli kytketään kennojen Plus napaan.

Latausvirran sekä purkuvirran + kytketään viimeisen kennon ( 13 kenno ) plus napaan. Muista sulake.
